Escape Game: Auf der gleichen Wellenlänge

Autoren:	Tim Nicklas Gleisenberg und Deron Antony Pinheiro
Betreuer:	Prof. Schneider

Einleitung

Im Rahmen des Fachpraktikums am Hochschule Hamm-Lippstadt im Studiengang Mechatronik soll jede Gruppe ein mechatronisches Rätsel entwickeln, das innerhalb von ca. 5 Minuten lösbar ist. Die entwickelten Rätsel verbleiben an der HSHL und werden zu einem Escape-Game kombiniert, das von Schülern und Studierenden gespielt werden kann.

Es wird ein Ultraschall-Sensor verwendet, um die Distanz zu einem Objekt (z.B. Hand) zu messen. Je nach Abstand spielt ein Lautsprecher einen Ton. Ziel ist es, einen Ton eines weiteren Lautsprechers nachzuahmen. Dies dreimal hintereinander und ein Code wird ausgegeben.

Schwierigkeitslevel: Einsteiger

Lernziele:

• Funktion eines Ultraschall-Sensors
• Messbereiche auf diskrete Bereiche umstellen

Bezug zum MTR Studium:

• Aufbau Sensor-Aktor-System
• Anwendung Ultraschallsensor und Filter

Anforderungen

Tabelle 1: Anforderungen und Bauteile testen

Nr.	Inhalt	Ersteller	erstelltes Datum	Geprüft von	geprüftes Datum
1	Ultraschallsensor detektiert Objekt (z.B Hand)	Tim & Deron	06.10.2025
2	Lautsprecher 1 gibt Ton aus (Referenz)	Tim & Deron	06.10.2025
3	Distanz wird ermittelt z.b 2 Sek (Distanzbereich, grob)	Tim & Deron	06.10.2025
4	Distanz wird auf ein vorgefertigten Ton umgewandelt	Tim & Deron	06.10.2025
5	Lautsprecher 2 gibt Ton aus (abhängig von Distanz)	Tim & Deron	06.10.2025
6	Wenn Distanz und Referenz gleichen Ton haben, LED grün (3x)	Tim & Deron	06.10.2025
7	Wenn falscher Ton (z.B. 2 Sek), LED Reset 0	Tim & Deron	06.10.2025

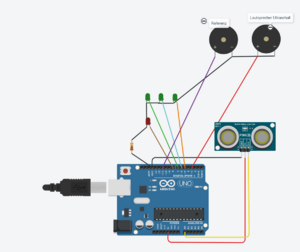

Funktionaler Systementwurf

Tabelle 2: Materialliste

Nr.	Anz.	Beschreibung
1	1	Funduino Arduino UNO R3
2	1	Ultraschallsensor
3	3	LED
4	1	Steckbrett
5	>2	Verbindungskabel
6	2	Lautsprecher
7	1	Akku

Literatur

---
