Escape Game: Auf der gleichen Wellenlänge
| Autoren: | Tim Nicklas Gleisenberg und Deron Antony Pinheiro |
| Betreuer: | Prof. Schneider |
Einleitung
Im Rahmen des Fachpraktikums am Hochschule Hamm-Lippstadt im Studiengang Mechatronik soll jede Gruppe ein mechatronisches Rätsel entwickeln, das innerhalb von ca. 5 Minuten lösbar ist. Die entwickelten Rätsel verbleiben an der HSHL und werden zu einem Escape-Game kombiniert, das von Schülern und Studierenden gespielt werden kann.
Es wird ein Ultraschall-Sensor verwendet, um die Distanz zu einem Objekt (z.B. Hand) zu messen. Je nach Abstand spielt ein Lautsprecher einen Ton. Ziel ist es, einen Ton eines weiteren Lautsprechers nachzuahmen. Dies dreimal hintereinander und ein Code wird ausgegeben.
Schwierigkeitslevel: Einsteiger
- Es ist bewusst leicht gehalten, um sowohl Schüler:innen als auch Studierende zum Ausprobieren einzuladen.
Lernziele:
- Funktion eines Ultraschall-Sensors
- Messbereiche auf diskrete Bereiche umstellen (physikalische Größe --> digitaler Wert)
- Förderung algorithmischem Denken: Vergleich, Wiederholung, Feedback
- Sensor-Aktor-System mit Benutzerinteraktion
Bezug zum MTR Studium:
- Aufbau Sensor-Aktor-System (Mess- und Regelungstechnik 5. Semester)
- Anwendung Ultraschallsensor und Filter (Informatikpraktikum 1. Semester)
Anforderungen
| Nr. | Inhalt | Ersteller | erstelltes Datum | Geprüft von | geprüftes Datum |
|---|---|---|---|---|---|
| 1 | Objekt muss detektiert werden (z.B Hand) | Tim & Deron | 06.10.2025 | ||
| 2 | Lautsprecher 1 muss Referenz-Ton abspielen | Tim & Deron | 06.10.2025 | ||
| 3 | Distanz muss ermittelt z.b 2 Sek (Distanzbereich, grob) | Tim & Deron | 06.10.2025 | ||
| 4 | Distanz soll auf ein vorgefertigten Ton umgewandelt | Tim & Deron | 06.10.2025 | ||
| 5 | Lautsprecher 2 muss Ton ausgeben (abhängig von Distanz) | Tim & Deron | 06.10.2025 | ||
| 6 | Wenn Distanz und Referenz gleichen Ton haben, soll eine LED grün leuchten (3x) | Tim & Deron | 06.10.2025 | ||
| 7 | Wenn falscher Ton (z.B. 2 Sek), LED soll rot leuchten, Reset grüne LED | Tim & Deron | 06.10.2025 | ||
| 8 | Die messtechnischen Grundlagen müssen für SchülerInnen verständlich mit Hilfsmaterial anschaulich vermittelt werden. | Prof. Schneider | 06.10.2025 |
Funktionaler Systementwurf
| Nr. | Anz. | Beschreibung |
|---|---|---|
| 1 | 1 | Funduino Arduino UNO R3 |
| 2 | 1 | Ultraschall Abstandssensor HC-SR04 |
| 3 | 3 | LED grün |
| 4 | 3 | LED rot |
| 5 | 1 | Steckbrett |
| 6 | 20 | Breadboard-Male-to-Male-Kabel |
| 7 | 2 | Lautsprecher (eventuell Piezo) |
| 8 | 1 | 9V Batterie zum Betreiben des Arduinos |
| 9 | 1 | LCD-Display |

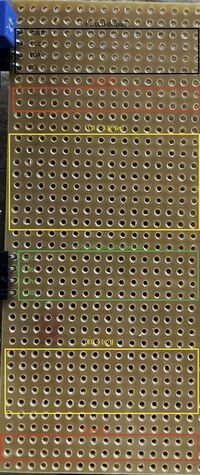

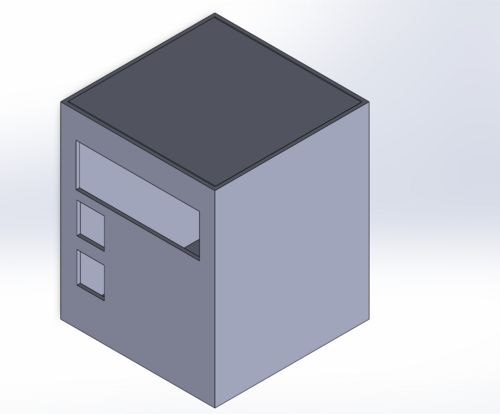

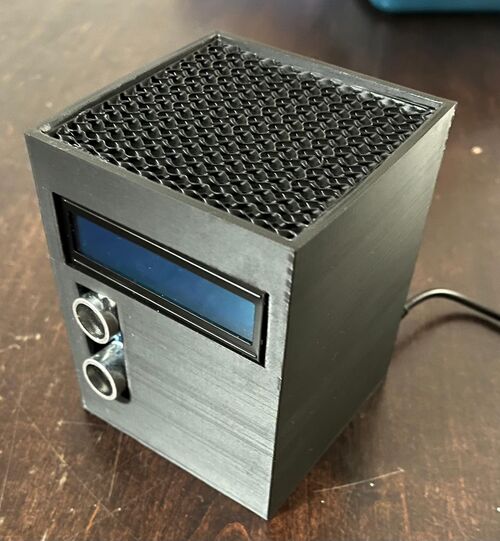

| 10 | 1 | Gehäuse (3D-Druck) |
Technischer Systementwurf

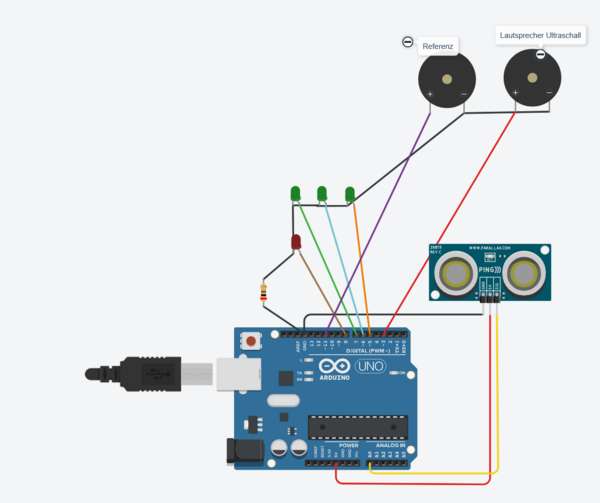

Die in Tabelle 2 beschriebenen Bauteile werden wie in Abb. 1 gesehen verschaltet. Der Ultraschallsensor mit die Distanz zu einem Objekt. Der Messwert wird zu je nach Abstand zu einem gewissen Ton umgewandelt. Es soll spielerisch versucht werden, den richtigen Abstand zu finden. Anhand von Anschaumaterialien soll die Funktionsweise des Sensors aber auch die gesamte Messkette dargestellt werden.
![Abb. 1: Technischer Systementwurf [1]](/wiki/index.php/Datei:Technischer_Entwurf.png)
Komponentenspezifikation

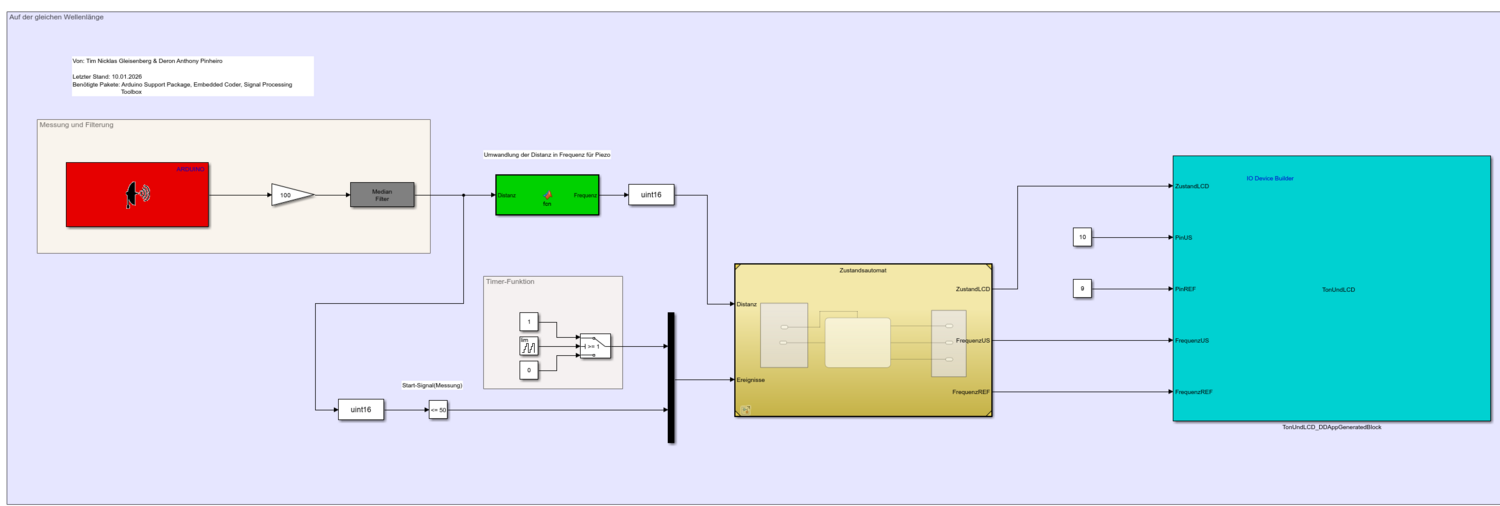

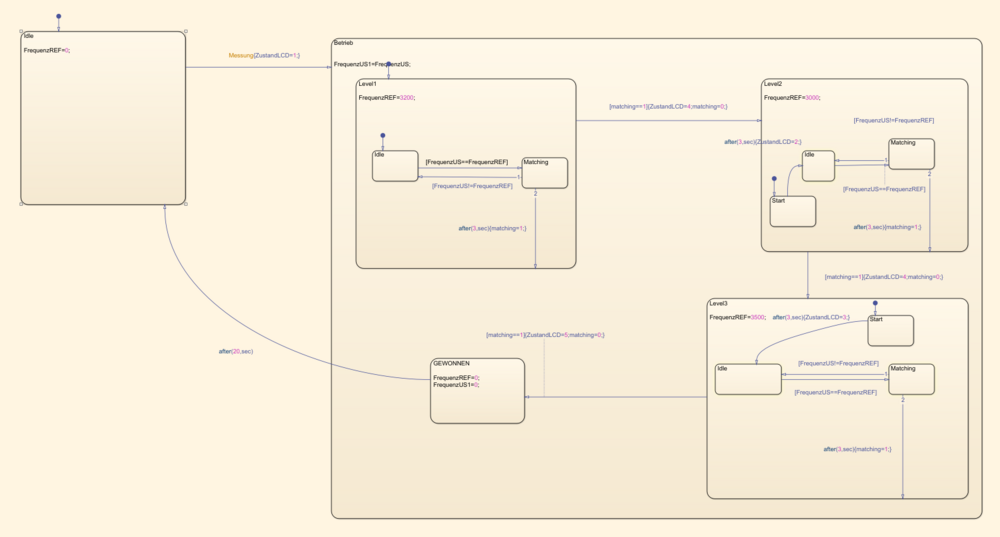

Umsetzung (HW/SW)
Komponententest
Ergebnis
Zusammenfassung
Lessons Learned
Projektunterlagen

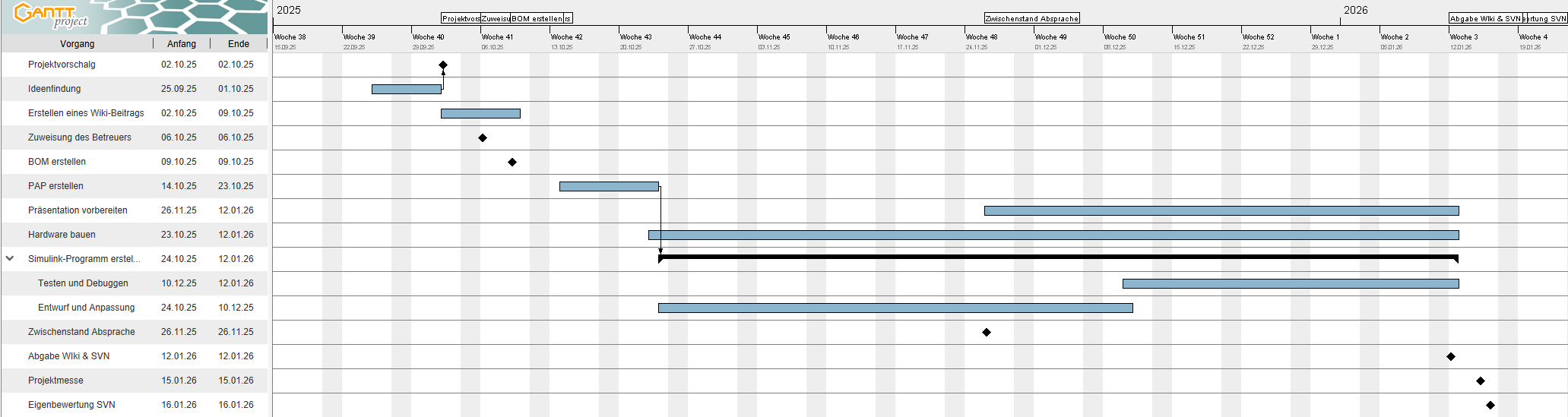

Projektplan
Projektdurchführung
Literatur
→ zurück zur Übersicht: WS 25/26: Escape Game
