VL6180X-Time of Flight-Laser-Abstandssensor
Autoren: Marc Ebmeyer
Einleitung
Der optoelektronische Sensor VL6180x integriert einen oberflächenemittierenden Infrarot-Strahler (VCSEL) und einem Näherungssensor. Der VL6180X kann die Flugzeit oder die Zeit, die bis zum Auftreffen erforderlich ist, erfassen, um die Entfernung zu berechnen.
Technische Übersicht
| Eigenschaft | Daten |
|---|---|
| Spannungsversorgung |
VCC 3-5 V |
| Wellenlänge |
850 nm |
| Kommunikationsschnittstelle I²C |
400 kHz |
| Adresse |
0x29 |
| Messbereich |
2-100 mm |
Pinbelegung
| Pin | Belegung | Signal |
|---|---|---|
| 1 | Betriebsspannung Vcc | 3-5 V |
| 2 | Ausgangsspannung bis 100mA 2v8 | 2,8 V |
| 3 | Masse GND | 0 V |
| 4 | Datenbereitschaftspin GPIO | 2,8 V |
| 5 | Ausschaltpin SHDN | Aus=0V |
| 6 | I²C Takt SCL | |
| 7 | I²C Daten SDA |
Prinziperklärung

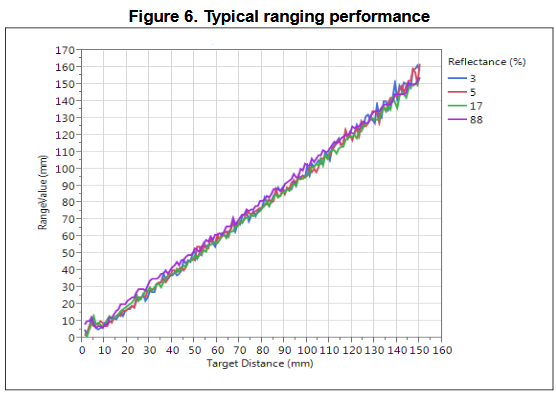

Der verbaute Sensor VL6180X misst optisch die Entfernung mithilfe eines VCSEL-Infrarot-Strahler ( Vertical-Cavity Surface-Emitting Laser) und eines Näherungssensors und eines Umgebungslichtsensors. Es basiert auf die von ST patentierte FlightSense Technologie sie misst die Entfernung. Sie ermöglicht eine absolute Entfernungsmessung unabhängig von der Reflexion des Ziel Reflexionsgrades. Anstatt die Entfernung zu schätzen, durch Messung der Lichtmenge, die vom Objekt zurückgeworfen wird (was erheblich von Farbe und Oberfläche beeinflusst wird), misst der VL6180X die Zeit, die das Licht benötigt, um zum nächstgelegenen Objekt und zurück zum Sensor benötigt (Time-of-Flight). Durch die Kombination eines IR-Senders, eines Entfernungssensors und eines Umgebungslichtsensor Das Modul ist für den Betrieb mit geringem Stromverbrauch ausgelegt. Annäherungs- und Umgebungslicht- Messungen können automatisch in benutzerdefinierten Intervallen durchgeführt werden. Mehrere Schwellenwerte und Interrupt-Schemata werden unterstützt, um die Host-Operationen zu minimieren. Die Steuerung durch den Host und das Auslesen der Ergebnisse erfolgt über eine I2C-Schnittstelle. Optionale Zusatzfunktionen, wie Messbereitschaft und Schwellenwert Interrupts, werden über zwei programmierbare GPIO-Pins bereitgestellt.

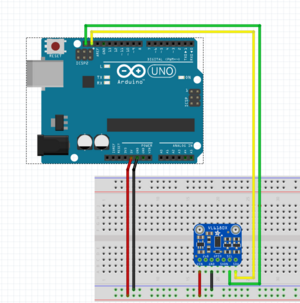

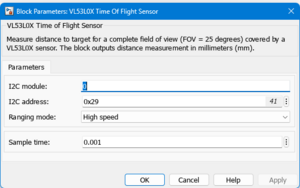

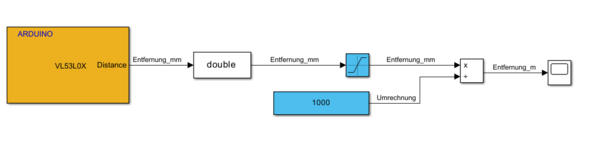

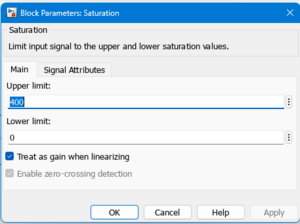

Hardwareaufbau
Datenblätter
Literatur
Weiterführende Artikel
→ zurück zum Hauptartikel: HSHL-Mechatronik-Baukasten
