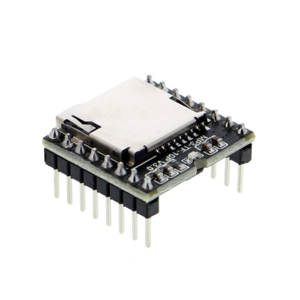

MP3-Player-TF-16P V3.0
Zur Navigation springen
Zur Suche springen
Autoren: Marc Ebmeyer
Einleitung
Der Audio-Verschlüsselungs-Codec MP3 entstand 1982 am Fraunhofer IIS in Erlangen unter dem E-Techniker und Mathematiker Karlheinz Brandenburg zusammen mit der Friedrich-Alexander-Universität Erlangen-Nürnberg, den AT&T Bell Labs und Thomson. Mitte der 1990er setzte der Siegeszug ein und ist heute nicht mehr wegzudenken. Mit diesem Modul können Sie aus einem Arduino eine Stereoanlage machen.
Technische Übersicht
| Eigenschaft | Daten |
|---|---|
| Spannungsversorgung |
VCC V |
| 24-bit DAC unterstützter Dynamikbereich |
90 dB |
| unterstützt Abtastraten |
8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48 kHz |
| SNR-Unterstützung |
85 dB |
| Unterstützte Formate |
FAT16 und FAT32, MikroSD bis max. 32 GB; 64 M bytes Norflash |
| unterstützte Dateiformate |
mp3, WAV, WMA |
| Sortierung | bis zu 100 Ordner mit jeweils bis zu 255 Lieder |
| Equalizer | einstellbar 6 Stufig |
| Lautstärke | einstellbar in 30 Stufen |

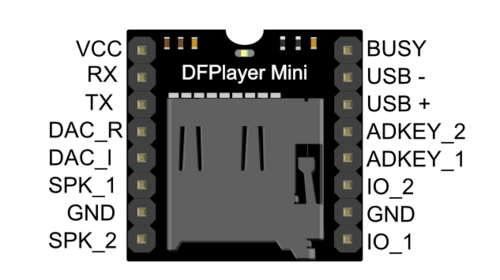

Pinbelegung
| Pin | Belegung | Signal |
|---|---|---|
| 01 | VCC | 3,2-5 V; Typisch 4,2 V |
| 02 | UART RX | |
| 03 | UART TX | |
| 04 | DAC_R | Audio Ausgang Rechter Kanal Verstärker oder Kopfhörer |
| 05 | DAC_L | Audio Ausgang Linker Kanal Verstärker oder Kopfhörer |
| 06 | SPK2 | - Pol max. 3 W Lautsprecher |
| 07 | GND | Power GND 0 V |
| 08 | SPK1 | + Pol max. 3 W Lautsprecher |

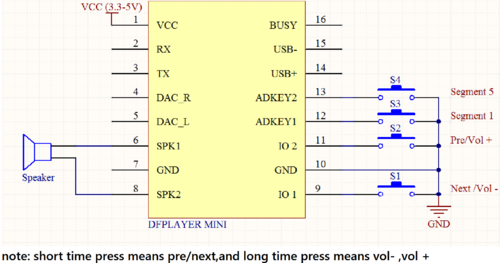

| 09 | Trigger Port1 IO1 | kurz vorheriges Lied, lang Lautstärke leiser |
| 10 | Masse GND | 0 V |
| 11 | Trigger Port1 IO2 | kurz nächstes Lied, lang Lautstärke lauter |

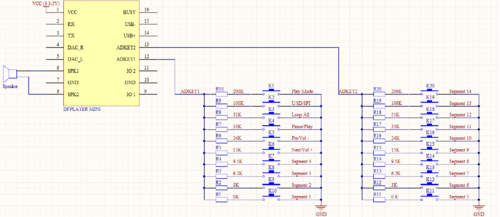

| 12 | ADKEY1 | Trigger spielt erstes Segment |
| 13 | ADKEY2 | Trigger spielt fünftes Segment |
| 14 | USB+ | |
| 15 | USB- | |
| 16 | Abspielstatus Bussy | Low bedeutet es wird abgespielt \High bedeutet kein abspielen |
Prinziperklärung
Auf dem Modul wandelt ein Digital-Analog-Wandler die auf der SD-Karte gespeicherten Audiostücke in einen für einen Verstärker oder einen kleinen Kopfhörer nutzbares analoges Signal.

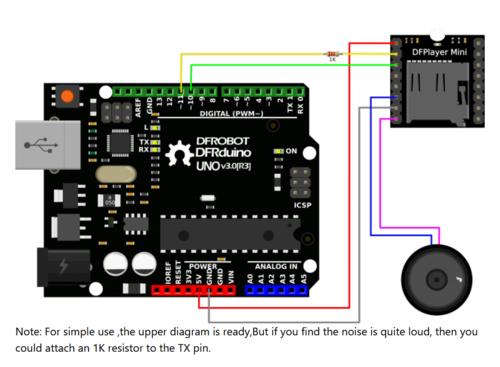

Hardwareaufbau
Software
Datenblätter
- Datenblatt DFPlayer Mini MP3-Player DFR0299 von githubusercontent.com 10.04.2025
- wiki.dfrobot.com Kurzanleitung zum DFR0299
- Datenblatt DFPlayer Mini MP3-Player DFR0299 von RS-online 10.04.2025
Literatur
Weiterführende Artikel
→ zurück zum Hauptartikel: HSHL-Mechatronik-Baukasten
