Joystick KY-023

Abb. 1: KY-023-Joystic , Funduino 31.03.2025

Autoren: Prof. Dr.-Ing. Schneider, Marc Ebmeyer

Einleitung

Der hier zum Einsatz kommende Joystick hat zwei analoge Achsen in denen jeweils ein Poti verbaut ist und einen Schalter, den man durch drücken des Joysticks aktivieren kann.

Technische Übersicht

Eigenschaft	Daten
Spannungsversorgung	VCC 3,3 V - 5 V
Widerstand Potis X- und Y- Achse	5 kOhm
Betriebsspannung	3,3 V
Abmessungen	34 x 39 x 26 mm
Gewicht	12 g
EAN	4250236816845
Artikelnummer	COM-KY023JM

Pinbelegung

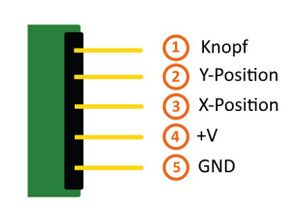

Abb. 2: Pinbelegung

Pin	Belegung	Signal	Beschriftung
1	Knopf	0 V/$V_{CC}$	SW
2	Y-Position	0 V - $V_{CC}$	VRy
3	X-Position	0 V - $V_{CC}$	VRx
4	Versorgungsspannung	$V_{CC}$	+5V
5	Masse	GND	GND

Beispielaufgabe

Funduino Anleitung Joystick Modul

Datenblätter

• KY-023 Datenblatt (PDF)
• Anleitung, DE
• Manual, EN
