CDM324 Radar
Zur Navigation springen
Zur Suche springen
Autoren: Marc Ebmeyer
Einleitung
Technische Übersicht
| Eigenschaft | Daten |
|---|---|
| Spannungsversorgung |
VCC 5 V |
| Betriebsstrom |
35 mA |
| Erfassungsabstand |
12 m |
| Erfassungswinkel |
80 ° |
| Frequenz |
24.125 GHz |
Pinbelegung
| Pin | Belegung | Signal |
|---|---|---|
| 1 | Betriebsspannung Vcc | 3-5 V |
| 2 | Ausgangsspannung bis 100mA 2v8 | 2,8 V |
| 3 | Masse GND | 0 V |
| 4 | Datenbereitschaftspin GPIO | 2,8 V |
| 5 | Ausschaltpin SHDN | Aus=0V |
| 6 | I²C Takt SCL | |
| 7 | I²C Daten SDA |
Prinziperklärung

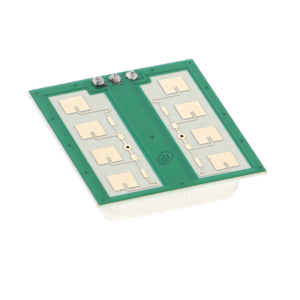

Der Sensor besitzt leider ein Schild, sodass man leider nur die 2*4Patch-Antenne sieht. Der innere Aufbau des Radars sieht man in diesem Video dort werden die verbauten HF- Komponenten beschrieben. Unter anderem ist dort ein Ratrace oder Ringkoppler verbaut.
Hardwareaufbau
github Testcode für CDM324 Radar
Datenblätter
Video
Weiterführende Artikel
→ zurück zum Hauptartikel: HSHL-Mechatronik-Baukasten
