Version vom 9. Oktober 2025, 12:28 Uhr
Autoren: Marc Ebmeyer
Einleitung
Technische Übersicht
| Eigenschaft | Daten |
|---|---|
| Spannungsversorgung |
2,25-5 V |
| magnetische Empfindlichkeit |
20 mV/mT |
| Bandweite |
7 kHz |

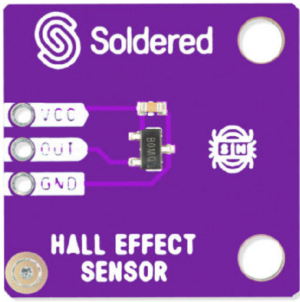

Pinbelegung
| Pin | Belegung | Signal |
|---|---|---|
| 1 | Gnd | 0 V |
| 2 | 0,4 - 5 V | |
| 3 | 2,25 - 5 V |
Prinziperklärung =
Die Ausgangsspannung variiert mit dem gemessenen B-Feld. Dabei beträgt der Offset, die halbe Betriebsspannung . Das bedeutet, dass wenn der Sensor folständig abgeschirmt wird, z.b. durch ein dickes weich Blechgehäuse, das am Ausgang bei 5 V Betriebsspannung eine Ausgangsspannung von 2,5 V nach GND anliegen. Das B-Feld errechnet sich bei diesem Sensor über folgende Formel
Messschaltung
Schließen Sie den Sensor Vcc Pin am Arduino an die 5V Versorgung an. Den Pin Uout verbinden Sie mit einem analogen Eingangsport des Arduinos. Den Gnd Pin des Sensors verbinden Sie mit dem Gnd des Arduinos.
Datenblätter
Literatur
- Soldered Hall-Effect-Sensor Arduino-Library
- Pinbelegung
- Soldered si7211x Datenblatt
- Open Source Hardware Files
Weiterführende Artikel
→ zurück zum Hauptartikel: HSHL-Mechatronik-Baukasten
