DRV5055 Ratiometric-Linear-Hall Effect Sensor: Unterschied zwischen den Versionen
Zur Navigation springen
Zur Suche springen
Keine Bearbeitungszusammenfassung |
|||
| Zeile 51: | Zeile 51: | ||
== Prinziperklärung == | == Prinziperklärung == | ||
Die Ausgangsspannung variiert mit dem gemessenen B-Feld. | |||
Dabei beträgt der Offset, die halbe Betriebsspannung <math>V_{CC}</math>. | |||
Das bedeutet, dass wenn der Sensor vollständig abgeschirmt wird, z.b. durch ein dickes weich Blechgehäuse, das am Ausgang bei 5 V Betriebsspannung <math>V_{CC}</math> eine Ausgangsspannung <math>V_{out}</math> von 2,5 V nach GND anliegen. | |||
Das B-Feld errechnet sich bei diesem Sensor über folgende Formel: | |||
<math>B(mT)=\frac{2V_{out}-V_{CC}{50mV/mT}}+</math> | |||
[[Datei:DRV 5055 Flussrichtung für positiven magnetischen Fluss B.png |thumb| Flussrichtung für positiven magnetischen Fluss B beim DRV5055]] | [[Datei:DRV 5055 Flussrichtung für positiven magnetischen Fluss B.png |thumb| Flussrichtung für positiven magnetischen Fluss B beim DRV5055]] | ||

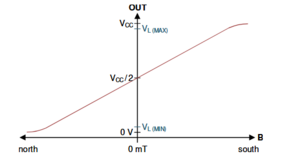

[[Datei:DRV 5055 Kennlinie.png |thumb| Kennlinie vom DRV5055]] | [[Datei:DRV 5055 Kennlinie.png |thumb| Kennlinie vom DRV5055]] | ||
Version vom 7. Juli 2025, 10:26 Uhr
Autoren: Marc Ebmeyer
Einleitung
Technische Übersicht
| Eigenschaft | Daten |
|---|---|
| Spannungsversorgung |
3,3-5 V |
| magnetische Empfindlichkeit bei |
25 mV/mT, +-85 mT Bereich |
| Bandweite |
20 kHz |
Pinbelegung
| Pin | Belegung | Signal |
|---|---|---|
| 1 | NC | |
| 2 | Gnd | 0 V |
| 3 | NC | |
| 4 | NC | |
| 5 | NC | |
| 6 | NC | |
| 7 | NC | |
| 8 | V_CC | 3,3 - 5 V |
| 9 | NC | |
| 10 | V_out |

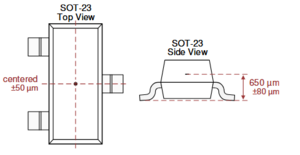

Prinziperklärung
Die Ausgangsspannung variiert mit dem gemessenen B-Feld. Dabei beträgt der Offset, die halbe Betriebsspannung . Das bedeutet, dass wenn der Sensor vollständig abgeschirmt wird, z.b. durch ein dickes weich Blechgehäuse, das am Ausgang bei 5 V Betriebsspannung eine Ausgangsspannung von 2,5 V nach GND anliegen. Das B-Feld errechnet sich bei diesem Sensor über folgende Formel:
Hardwareaufbau
Datenblätter
Literatur
Weiterführende Artikel
→ zurück zum Hauptartikel: HSHL-Mechatronik-Baukasten
