WS2025 - Sensortechnik - Hall-Sensor

Abb. 1: Hall-Effekt Sensor

Dozent:	Prof. Dr.-Ing. Schneider
Modul	Mechatronik, Antriebs- und Sensortechnik (Wahlpflichtprofil „Systems Design Engineering“), Wintersemester
Modulbezeichnung:	MTR-B-2-5.12
Modulverantwortung:	Ulrich Schneider
Lehrveranstaltung:	Sensortechnik
Lektion:	4: Analoge Sensoren zur Messung von Weg und Winkel - Elektromagnetische Sensoren

Einleitung

siehe Artikel Hall-Effekt_Sensor_Soldered_333079

Aufgabe 4.1

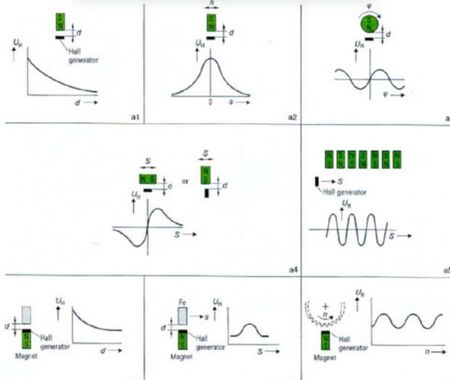

Abb. 2: Messung von Weg und Winkel mit einem Hall-Sensor

1. Schließen Sie den Hall-Sensor an den analogen Eingang des Arduino an.
2. Nutzen Sie Magneten, um den Weg zu messen (vgl. Abb. 2).
3. Zeichnen Sie die Kurven a1, a2, a4, a6 und a7 in Abb. 2 auf.
4. Nutzen Sie Magneten, um den Winkel zu messen.
5. Stellen Sie den Messwert über dem Weg dar.

Aufgabe 4.2

1. Schließen Sie den Hall-Sensor an den analogen Eingang des Arduino an.
2. Nutzen Sie Magneten, um den Winkel zu messen (vgl. Abb. 2).
3. Zeichnen Sie die Kurve a3 in Abb. 2 auf.
4. Stellen Sie den Messwert über dem Winkel dar.

SVN Abgabeordner

https://svn.hshl.de/svn/SDE_Sensortechnik_MTR/trunk/Pruefung/WS2025/

---

→ zurück zum Hauptartikel: WS2025 - Sensortechnik
